카플링 선정시

* Tkn≥Ts X (S)

 Tkn=카플링의 정격 토르크, Ts=모터의 peak 토르크 S=부하계수

* Tkn≥9550 X P/n X (S)

 모터의 POWER와 회전수 관련 계산
  Tkn=카플링의 정격 토르크, P=모터의 POWER(Kw), n=rpm(min-1)
  S=1 (부하변동이 없이 일정)
  S=1.25 (부하변동이 작을때)
  S=1.75 (부하변동이 보통)
  S=2.0 (부하변동이 클때)

  설치 방법

Angular misalignment △Kw Parallel Misalignment △Kr Axial misalignment △Ka


* KBK Servo Insert coupling은 편심, 편각, 엔드플레이를 보완하여 정밀 구동할수 있음

* 카달로그상의 max. 편심, 편각, 엔드플레이를 참조

* 소형카플링 수동으로 간편 체결시

- 카플링 편심, 편각 사양의 범위내에 축 얼라인먼트를 맞춤

- 정렬된 축에 카플링 허브를 끼워 장착

- 한쪽 허브를 스크루 나 볼트로 지정된 토르크로 조임

- 반대쪽 허브를 조이기 전에 카플링을 손으로 돌려 다른 축에 자연스럽게 Load없이 슬립 회전하는    지 확인

 - Load 발생이 없을 경우 반대쪽 허브도 지정된 토르크로 조여 체결

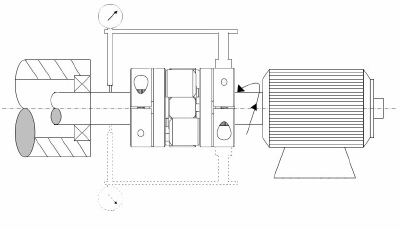

* 다이얼 게이지로 체결시

- 그림과 같이 다이알 게이지를 설치

- 한쪽허브를 꽉 조인후 조인허브와 다이얼 게이지를 같이 360° 회전시킴

- 회전시 게이지값의 차이(편심)를 체크함

- 측정값의 최대치가 선정된 카플링의 편심값 범위내인지 확인후 체결
