Magnetic
Couplings
토르크 전달방식 |
|
|
|
자성을 가진 각각의 허브로부터의 인력에 의해 토르크를 전달한다. 즉 air gap을 두고 한쪽 허브의 구동에 의해 토르크는 자성을 띤 다른 허브에 자성으로 인해 함께 구동됨. 비접촉으로 중간에 자성이 없는 재질, 즉 유리섬유, 스테인리스를 통해 토르크를 전달 할 수 있다. |
|
구조및 특징 |
||
|
* Disc Type |
구조 | 특징 |
 |
디스크 카플링은 두개의 자성체인 디스크로 구성된다. 토르크는 air gap을 통해 토르크를 구동부에서 피동부로 전달한다. 평면구조의 설계로 편각 3 °, 편심 6.3mm 까지 가능, 유체나 다른기체 사이의 보호막을 통해 토르크를 전달함으로써 다양하게 적용할 수있다. 또한 진동이 전달되지 않으므로 정밀급 구동에 이용될 수 있다 | • No Wearing Parts |
| • Synchronous Design, No Slip at Any Speed | ||
| • No Physical Contact Between Driving and Driven Parts | ||
| • Simplifies Containment Barrier | ||
| • Custom Designs Available | ||
|
* Co-Axial Type |
구조 | 특징 |
|
|
CO-AXIAL 카플링은 3개의 요소로 구성된다.
바깥쪽과 안쪽 허브는 자성으로 토르크를 전달하고 중간체는 대기와 기타 화학 유체로 부터 축과 로터의 씰링으로 축의
부식이나 파손을 방지할 수 있다. Air gap은 대체로 7mm 이고 자세한 사항은 카다로그의 dimension을
참조할 것. 구동시 축경의 keyway 방식으로 이용됨 |
• Eliminates Rotating Seals |
| • No Wearing Parts | ||
| • Synchronous Design, No Slip at Any Speed | ||
| • No Physical Contact Between Driving and Driven Parts | ||
| • Custom Designs Available | ||
|

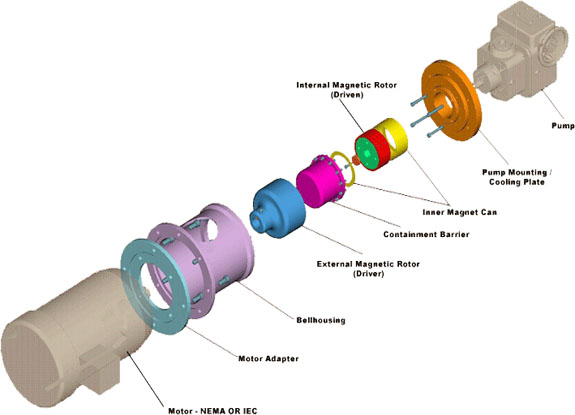

* Pump Type |
공장 주문방식으로 필요사항에 대해서 문의바람 |
 |
|
